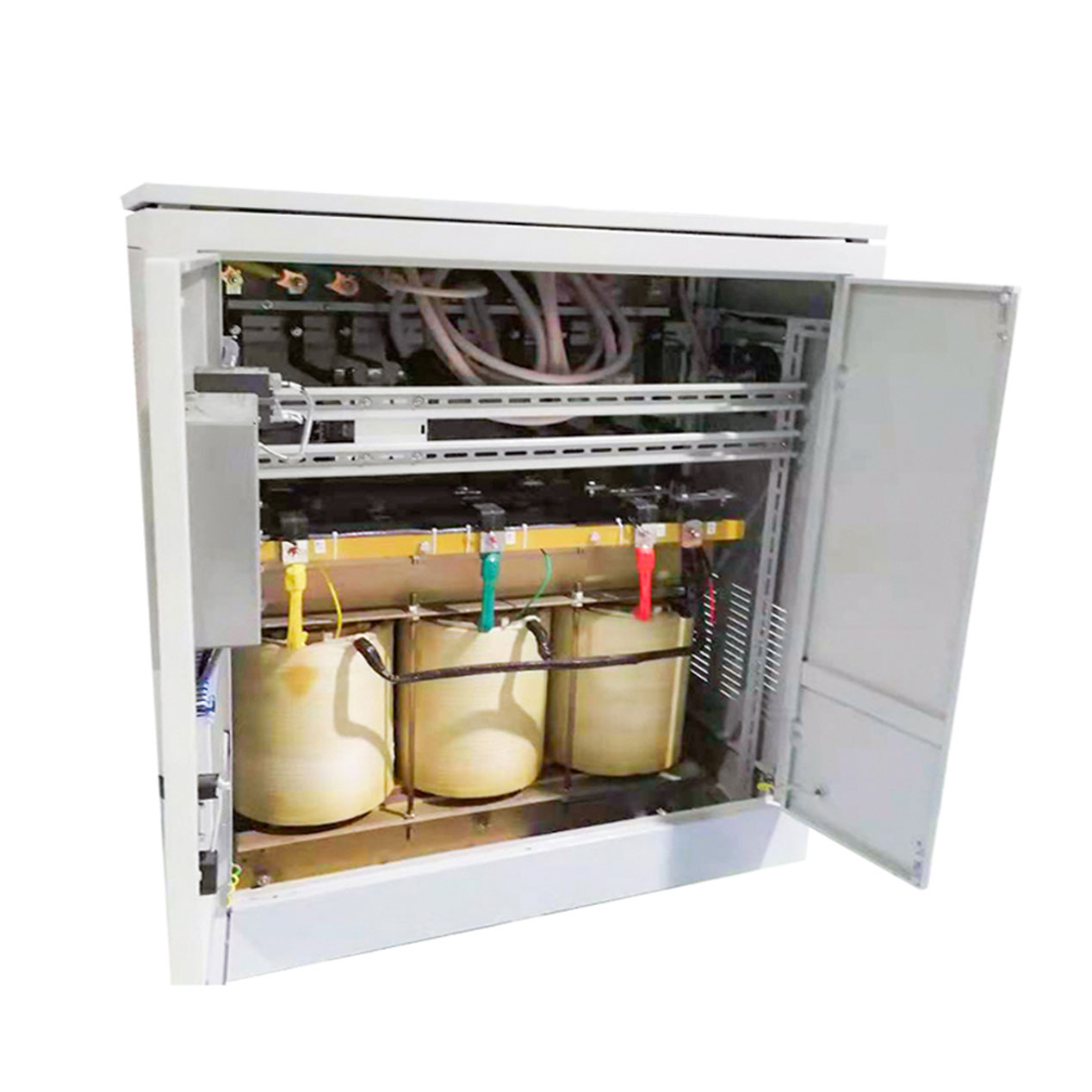

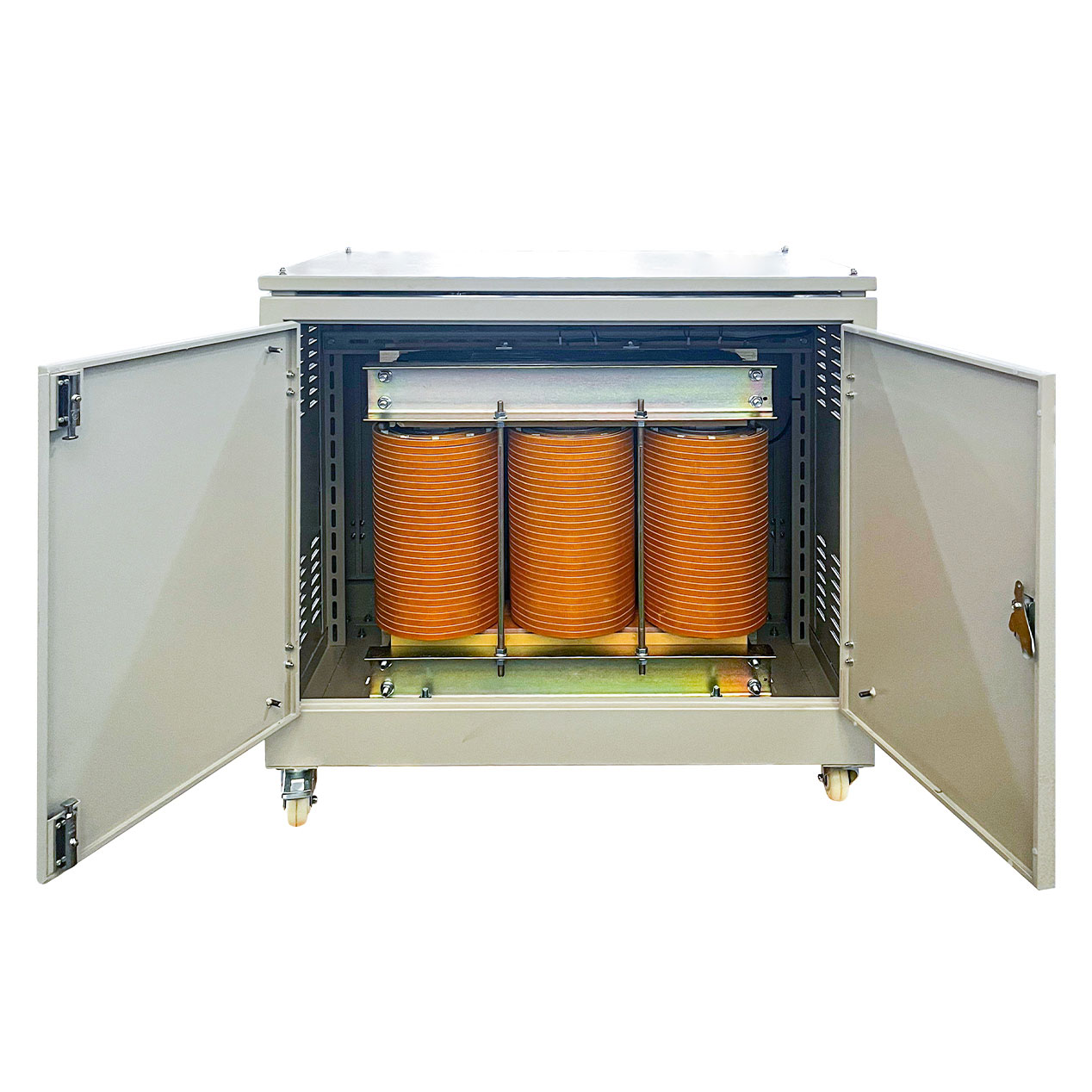

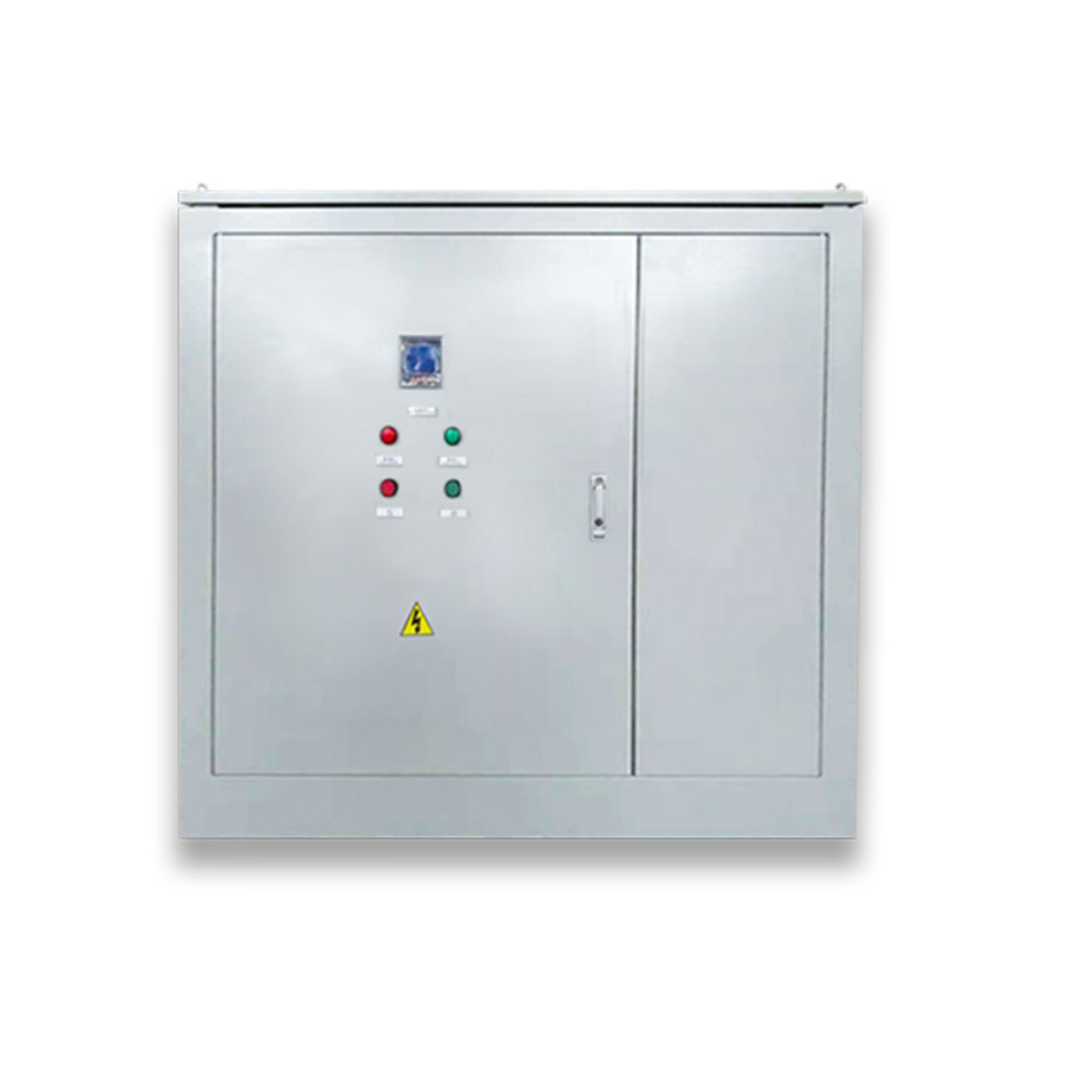

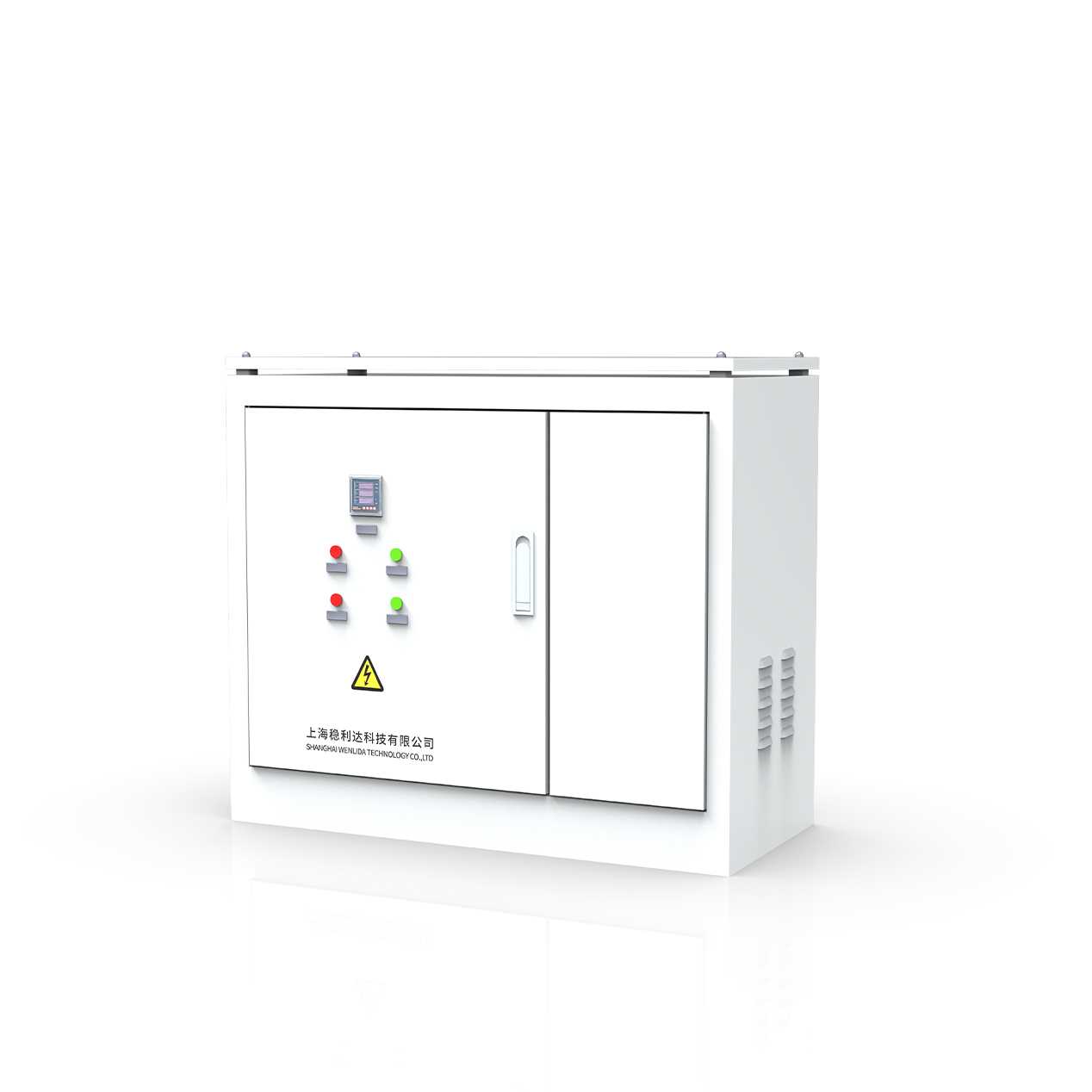

三相干式隔离变压器
Williamhill中文官网网站新一代三相干式隔离变压器安全隔离、精准变压、优质线圈、绝缘等级、静音减噪、防雷功能
WT-SG
SG系列三相干式变压器广泛适用于交流50、60HZ、输入、输出电压不超过500V的各种供电场合。产品的各种输入、输出，电压高低、联接组别，调节抽头位置，绕组容量分配，次数绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。
三相干式隔离变压器
Three Phase Dry Isolation Transformer
安全隔离
精准变压

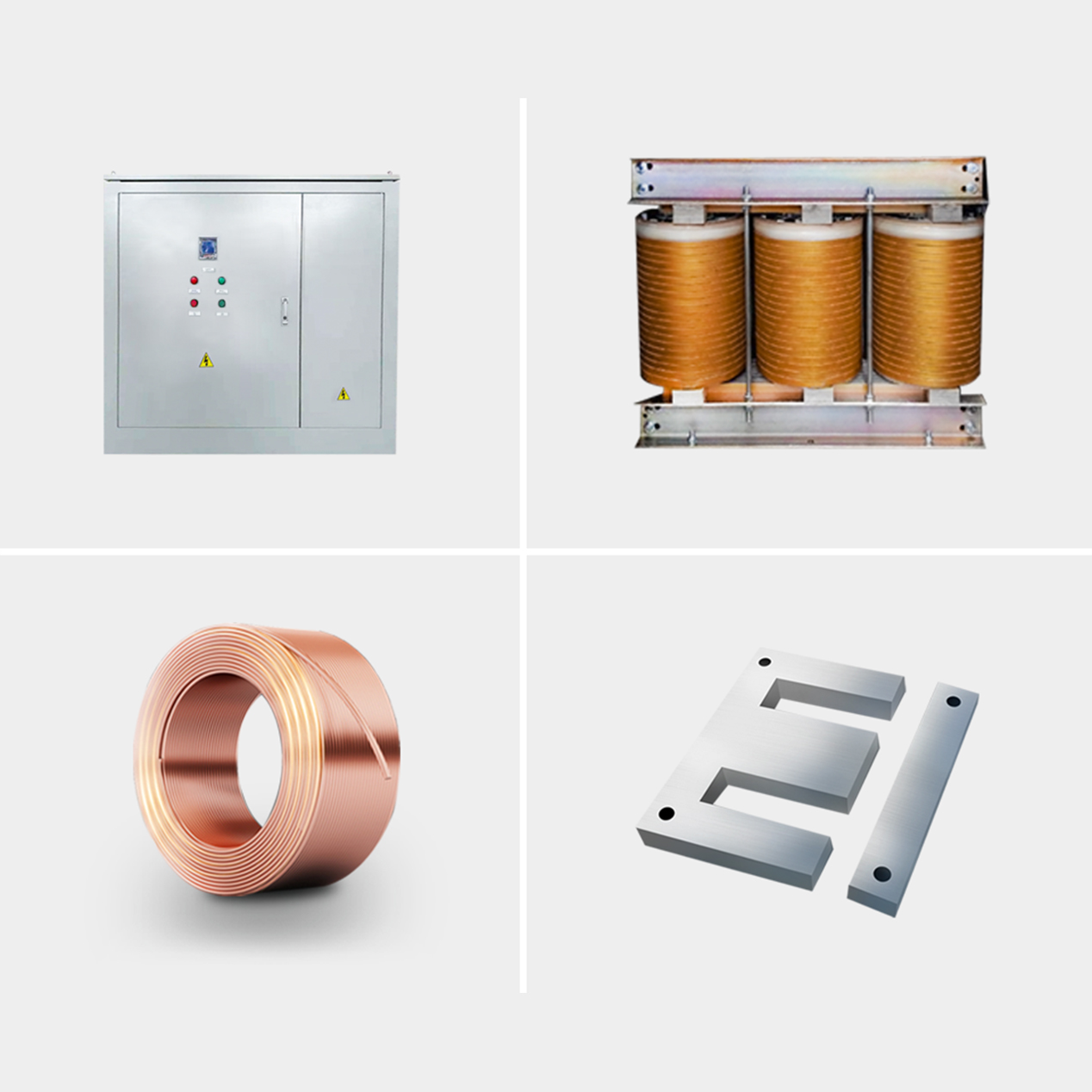

优质线圈
绝缘等级
静音减噪
功能丰富
负载广泛、能承受瞬时超载、可长期连续工作、防浪涌冲击及滤波功能
防护等级高
防尘防水等级接受定制化；常规机箱防护等级IP20
主要作用
电气安全隔离、改变电压等级、克服中心点漂移，改善供电不平衡
其它优点
高度隔离、N-G性能良好、高度共模干扰抑制、将△转换为Y或Y至△、电压抽头容易转换、按用户的特殊性能要求设计
接口丰富
常规接口RS232/485、RJ45；特殊接口可定制
产品特性
产品参数
名称
技术规格
名称
技术规格
产品名称
三相干式隔离变压器
规格型号
WT-SG
耐压强度
2000V/min无击穿
测试仪器
YZ1802耐压试验仪（20mA）
绝缘等级
B级
绝缘电阻
≥2MΩ，测试仪器：ZC25B-4型兆欧表（1000V）
连接方式
Y/Y0、△/Y0（自选）
线圈允许温升
80K（实际温度减去环境温度）
散热方式
自然风冷
安装方式
变压器应安装在通风干燥、无有害的烟雾和蒸汽、腐蚀性的尘埃、水蒸汽、烟雾、严重潮湿、滴水的环境中;
变压器四周应有一定的空间，以便维修、保养;安装场所应无严重的震动和颠簸。
接线
变压器输入、输出电源线截面配线应满足其相应容量的电流值大小要求
输入、输出三相电源线，应按变压器接线板母线颜色:黄、绿、红分别接A相、B相、C相，中性零线应与变压器中性零线相接，接地线与变压器外壳(如变压器带有外壳，应与箱体标志对应)
空载检查运行
检查输入接线应准确无误;
上述检测完毕后方可空载通电，并测试(或观察)输入端与输出端电压是否符合要求;
完成上述程序并确认正确无误后即可接上负载运行;
运行中请注意负载电流时候超出变压器允许的最大电流，请保持变压器在额定条件下运行。
使用频率
50/60Hz
空载电流
80K（实际温度减去环境温度）
防雷功能
