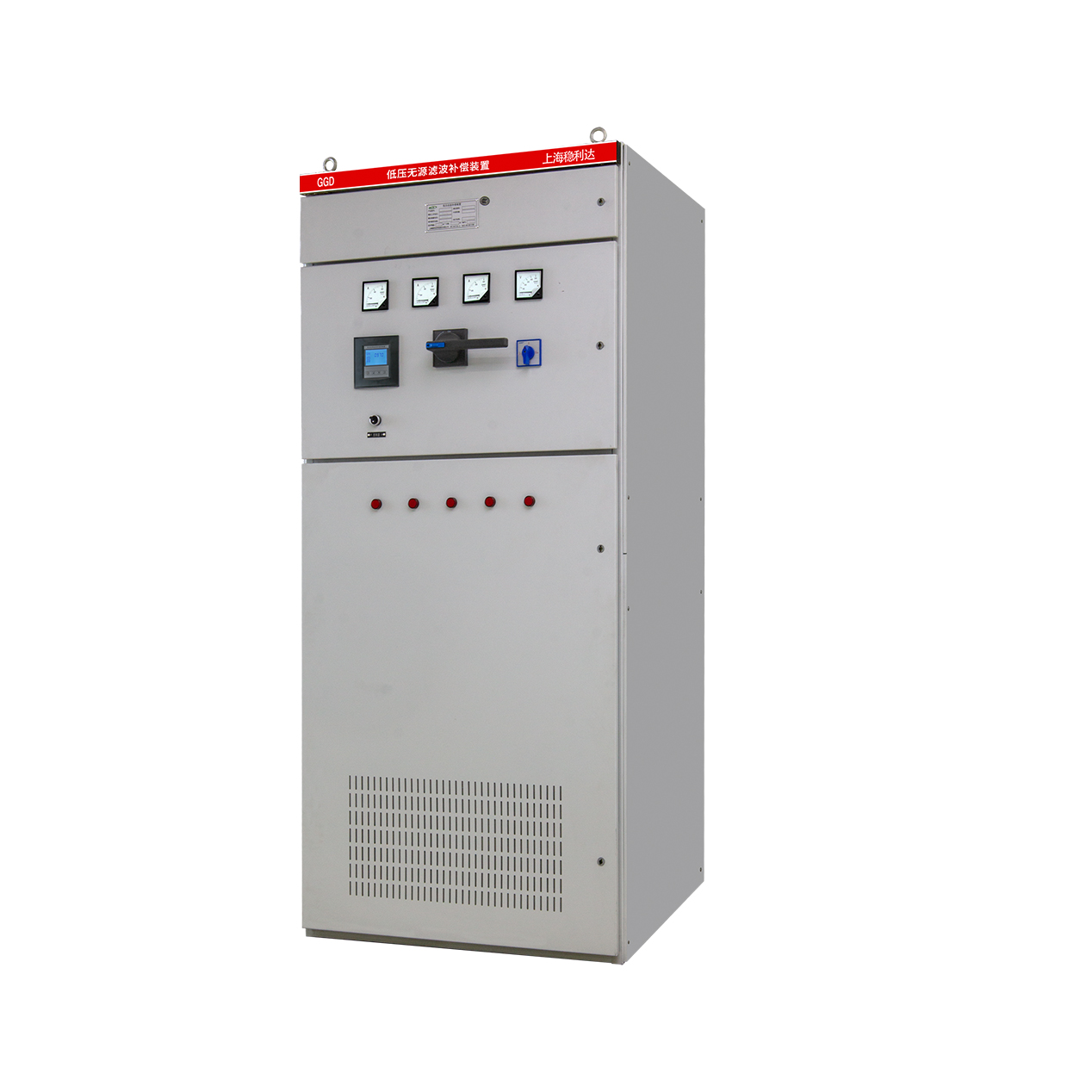

无源滤波补偿装置
Williamhill中文官网网站新一代无源滤波补偿装置快速响应、品质保障、方便检测、结构紧凑、多重保护、应用广泛

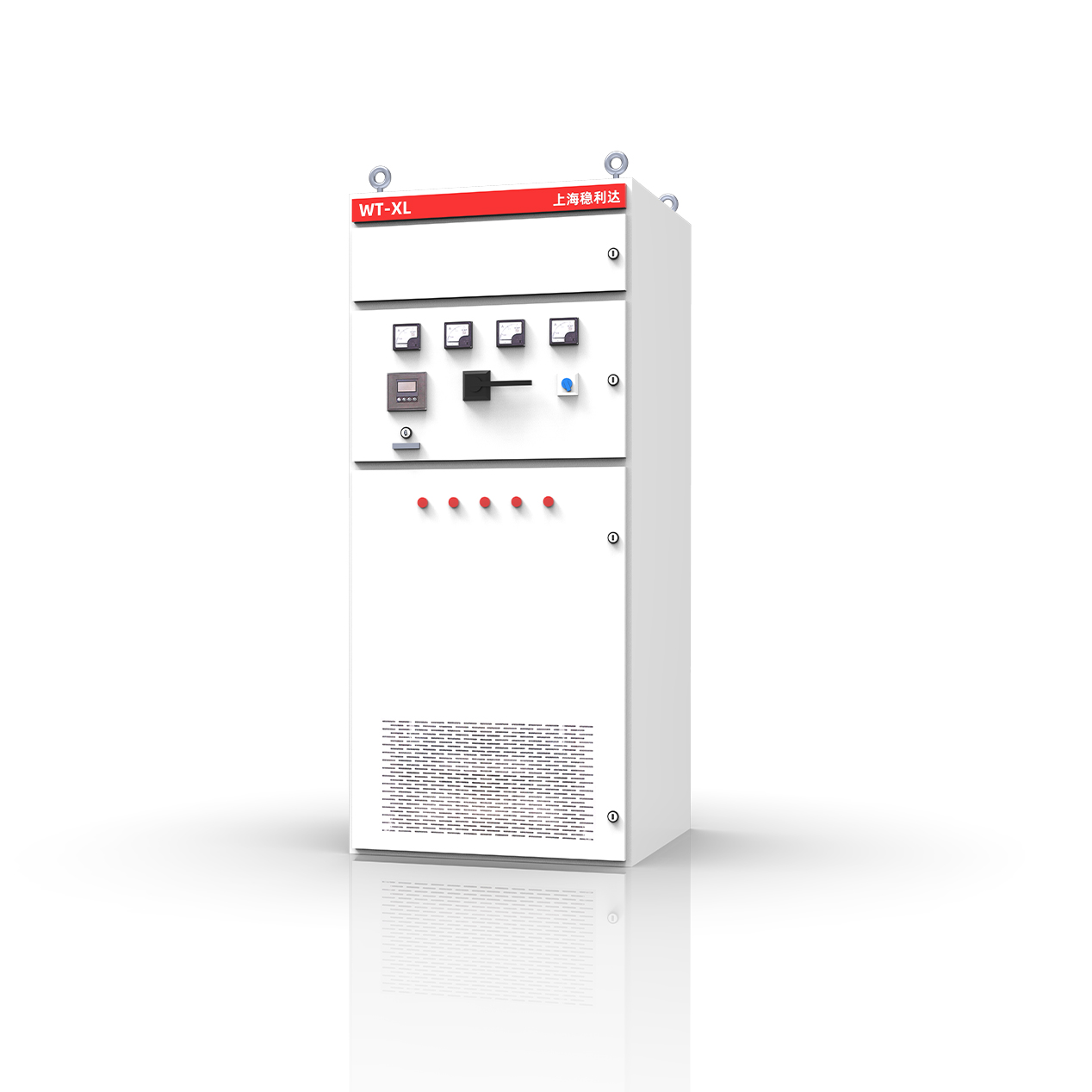

WT-XL

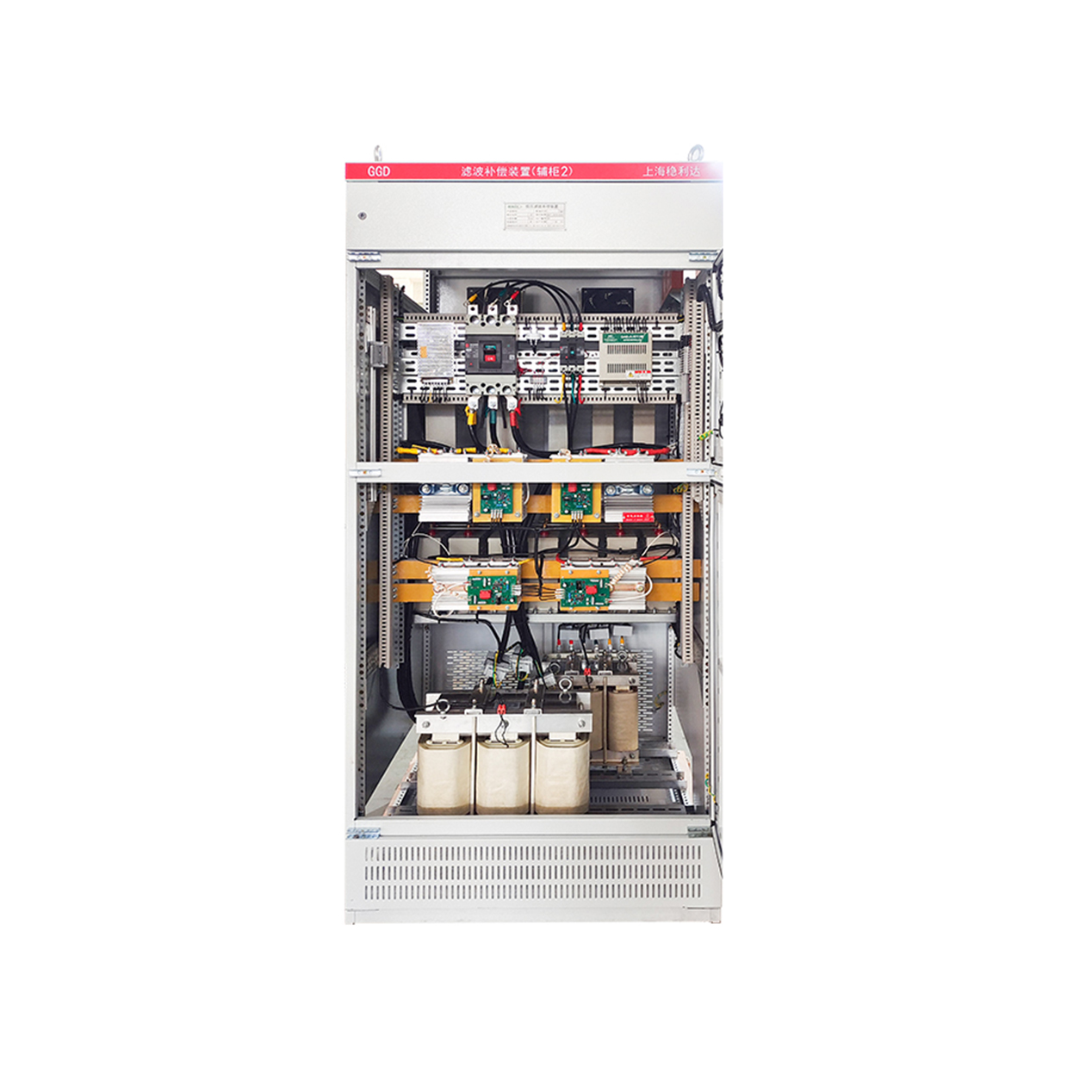

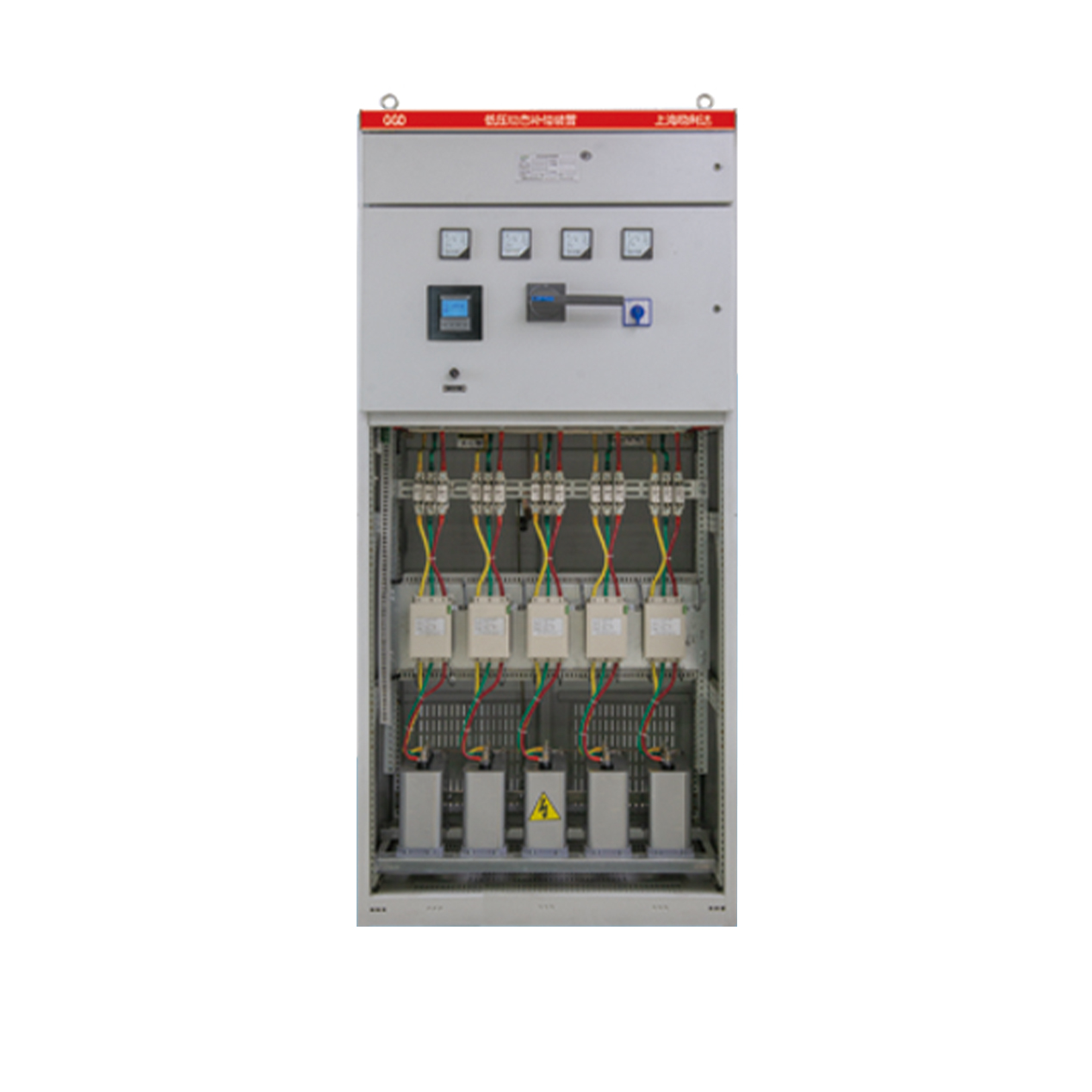

WT-XL型无源滤波补偿装置由滤波电容器、滤波电抗器，晶闸管投切装置、控制器和保护系统等主要部件组成。滤波补偿支路根据谐波特征、含量及系统的无功量等量身设计，其工作原理是为某一频率的谐波电流提供一个极低阻抗的通道与电网阻抗形成分流关系，使该频率的谐波电流流入滤波支路，以大幅度降低注入PCC点的谐波电流和系统的谐波电压畸变率。 本补偿装置特别适应于冶金冶炼、轮胎制造、水泥制品、塑料包装、轧钢轧铜、煤矿开采等行业中谐波电流大、功率因数低的各种用电场合。
无源滤波补偿装置
Passive Filter Compensation Device
快速响应
品质保障
方便检测
结构紧凑
多重保护
功能丰富
具有谐波滤除功能、适应大容量冲击性负荷、动态跟踪负荷变化、克服了传统的交流接触器投切方式的缺点、过压保护、过流保护、过热保护和接地保护等安防措施
防护等级高
防尘防水等级接受定制化；常规机箱防护等级IP20
使用条件
海拔高度不超过2500米、环境温度-20℃~+55℃ 并且24小时内其平均温度不高于+35℃、相对湿度不超过90%、周围环境无腐蚀性气体 无导电尘埃 无易燃易爆的介质存在、地震烈度不超过8级、室内安装
应用广泛
适应于冶金冶炼、轮胎制造、水泥制品、塑料包装、轧钢轧铜、煤矿开采等行业中谐波电流大、功率因数低的各种用电场合
接口丰富
常规接口RS232/485、RJ45；特殊接口可定制
产品特性
产品参数
名称
技术规格
规格
本产品无常规规格，根据用户用电系统的电压等级(1140V及以下皆可)、谐波量大小以及基波无功补偿量需要等参数进行量身设计
技术特点
具有谐波滤除功能，可滤除谐波3/5/7/11/13次谐波
在满足系统无功补偿量的条件下，功率因数可提升至0.92以上
动态响应速度快，20ms内完成
适应大容量冲击性负荷，应用范围广
动态跟踪负荷变化，全自动，长期连续工作
投资少、效率高、结构简单、运行可靠、维护方便
典型谐波电流总吸收率可达70%以上，注入PCC点的谐波电流、谐波电压能满足GB/T14549-93规定的 国标限值
克服了传统的交流接触器投切方式的缺点如无合闸涌流、无电弧重燃，无需放电即可投切
具有过压保护、过流保护、过热保护和接地保护等安防措施，保护齐全，可靠系数高
使用条件
海拔高度不超过2500米
环境温度-20℃~+55℃，并且24小时内其平均温度不高于+35℃
相对湿度不超过90%
周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在
地震烈度不超过8级
室内安装
应用广泛
